液氮反應釜實現自動控溫供液是一個典型的閉環控制系統，結合了溫度傳感、智能控制算法、執行機構和液氮供應系統。其核心原理和關鍵組件如下：

1. 溫度傳感（反饋）：

   • 傳感器類型：通常使用高精度、適用于超低溫環境的溫度傳感器，如鉑電阻溫度計（Pt100 或 Pt1000）或特殊的熱電偶（如T型）。這些傳感器需要能在 -196°C 至目標反應溫度范圍內穩定工作。

   • 安裝位置：傳感器直接插入反應釜內，浸沒在反應物料中（或非常靠近物料的位置），以實時、準確地測量物料的實際溫度。

   • 作用：將釜內溫度這個物理量轉化為電信號（電阻值或電壓），傳送給控制器。

2. 控制器（大腦）：

   • 核心功能：接收來自溫度傳感器的信號，與用戶設定的目標溫度值進行比較，計算出當前溫度與設定值之間的偏差。

   • 控制算法：常用的是PID控制算法（比例-積分-微分）。

     • 比例 (P)：根據當前偏差大小成比例地輸出控制信號。偏差越大，輸出越強（閥門開度越大/開啟時間越長）。

     • 積分 (I)：累積歷史偏差。用于消除靜態誤差（如長時間穩定在比設定值略高/低一點的情況）。

     • 微分 (D)：預測未來偏差趨勢（根據偏差變化速率）。當溫度快速變化時，提前施加反向控制力，防止過沖或振蕩。

   • 輸出信號：控制器根據PID計算結果，輸出一個控制信號（通常是4-20mA電流信號或0-10V電壓信號，或PWM信號）給執行機構（電磁閥）。

3. 執行機構（執行者） - 電磁閥：

   • 關鍵組件：這是直接控制液氮流量的閥門。通常選用常閉型兩位兩通電磁閥或常閉型比例調節閥。

   • 工作原理：

     • 開關閥 (兩位兩通)：接收控制器的開關信號（通常是ON/OFF）。當控制器判斷需要降溫時，打開閥門；當溫度接近或達到設定值時，關閉閥門?？刂凭认鄬?duì)較低，溫度可能會有小幅波動。成本較低。

     • 比例調節閥：接收控制器輸出的模擬信號（如4-20mA）。閥門開度可以根據信號大小在0%到100%之間連續、精確地調節。這樣可以根據實際需要的制冷量精細地控制液氮流量，實現更平穩、精確的溫度控制。成本較高。

   • 安裝位置：安裝在液氮供應管路進入反應釜（或冷卻夾套/盤管）之前。

4. 液氮供應系統（能量源）：

   • 來源：通常來自大型的杜瓦罐（液氮儲罐）或液氮儲槽。

   • 壓力：需要一定的壓力將液氮輸送到反應釜。可以通過：

     • 自增壓杜瓦罐：罐體本身帶有增壓裝置（如蒸發器加熱盤管），利用少量液氮?dú)饣a(chǎn)生的壓力將液體壓出。

     • 外部增壓系統：使用壓縮氮?dú)馄炕蚩諌簷C(jī)對杜瓦罐頂部空間加壓。

     • 液氮泵：直接泵送液氮（較少見，用于需要高壓或大流量的場合）。

   • 輸送管路：使用專用的真空絕熱管（如VJ管）或高質量絕熱軟管，盡量減少液氮在輸送過程中的氣化損失和環境吸熱。

5. 液氮引入方式：

   • 直接注入釜內：液氮通過噴嘴直接噴入反應物料上方空間或液面下。冷卻速度快，效率高，但可能引起物料局部過冷或飛濺。需要良好的攪拌確保溫度均勻。

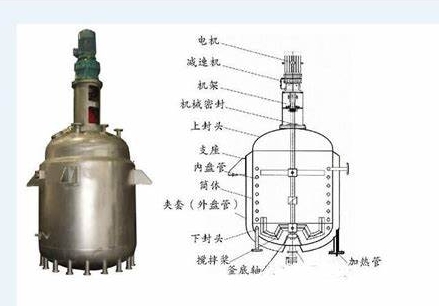

   • 夾套/盤管冷卻：液氮通入反應釜外部的夾套或內置的盤管中，通過釜壁間接冷卻物料。溫度控制更平穩，對物料擾動小，適合對溫度均勻性要求高或物料對劇烈冷卻敏感的情況。冷卻速度相對直接注入慢一些。

   • 組合方式：有時會結合使用，例如用夾套維持基礎低溫，用直接注入進行快速降溫或應對強放熱反應。

6. 輔助系統：

   • 攪拌系統：至關重要！確保釜內物料溫度均勻，傳感器能準確反映整體溫度，避免局部過熱或過冷。尤其在直接注入液氮時，強力攪拌是溫度均勻的關鍵。

   • 排氣系統：液氮?dú)饣a(chǎn)生的大量氮?dú)獗仨毎踩懦?，防止釜?nèi)壓力過高。通常通過泄壓閥或?qū)Ｓ门艢夤艿琅诺绞彝獍踩珔^(qū)域（注意氮?dú)饩奂赡軐?dǎo)致窒息風險）。

   • 液位監測/保護 (可選但推薦)：監測液氮杜瓦罐的液位，在液位過低時報警或停止供液，防止空罐運行。

   • 安全聯鎖：超溫、超壓、攪拌故障等異常情況下的自動保護措施（如緊急關閉液氮閥、啟動加熱或報警）。

1. 時刻感知溫度（溫度計）：

   • 反應釜里插著一個非常靈敏的溫度計（通常是鉑電阻溫度計），它像管家手上的溫度計一樣，實時、不間斷地測量釜內物料或環境的實際溫度。

2. 對比目標溫度（大腦 - 控制器）：

   • 這個溫度計把測到的溫度信號傳給一個“智能大腦”——溫度控制器?？刂破骼镆呀?jīng)設定好了你想要的精確溫度（目標溫度）。

   • 控制器不停地做一件事：把實際測到的溫度和你設定的目標溫度做比較，看是高了還是低了，差了多少（這個差距叫“偏差”）。

3. 智能決策（控制算法 - PID 核心）：

   • 控制器里有一套聰明的決策規則（主要是 PID 算法，但不用管公式）。它根據“偏差”的大小、偏差持續了多久以及溫度變化的快慢，綜合判斷：

     • 需要降溫嗎？ 如果實際溫度高于設定值。

     • 需要降多少？ 偏差越大、溫度升得越快，需要的冷量就越大。

     • 需要停止降溫嗎？ 當溫度接近或達到設定值時。

     • 需要微調嗎？ 防止溫度沖過頭（超調）或者在設定值附近來回波動（振蕩）。它會提前“剎車”（預測降溫趨勢）和“糾偏”（消除積累的小誤差）。

4. 指揮“水龍頭”（執行命令 - 閥門）：

   • 控制器根據決策結果，向控制液氮流動的“水龍頭”——電磁閥——發出命令。命令有兩種主要方式：

     • 開關命令 (On/Off)： 就像普通水龍頭，要么全開（使勁降溫），要么全關（停止降溫）?？刂破魍ㄟ^(guò)控制閥門開關的時間長短和頻率來調節平均供液量（比如開10秒關5秒，平均流量相當于開2/3）。這種方式簡單經濟，溫度可能會有微小波動。

     • 比例調節命令： 像可以精細調節的水龍頭?？刂破鞲嬖V閥門開多大（比如開30%、50%、80%），閥門就能精確地開到那個位置。這樣液氮流量可以非常平滑地變化，控溫更精準平穩，但閥門本身更貴。

5. 精準供“冷”（液氮供應）：

   • 液氮儲存在像大保溫瓶（杜瓦罐）的容器里。為了讓液氮能流出來，需要一點壓力（通常通過罐子自身的增壓裝置或者外部壓縮氣體實現）。

   • 接到命令的電磁閥打開相應的大小，液氮就通過保溫管道流入反應釜。

   • 液氮如何冷卻？

     • 直接噴入： 液氮像噴霧一樣噴到反應物料上方或內部，瞬間吸收大量熱量變成氣體。這需要強力攪拌保證溫度均勻。

     • 間接冷卻： 液氮流到包裹在反應釜外壁的“夾套”或者內部的“盤管”里，像冰袋一樣從外面給釜體降溫。這種方式更溫和，溫度更均勻。

6. 效果反饋與持續調節（閉環）：

   • 液氮進來后開始吸收熱量，釜內溫度開始下降（或停止上升）。

   • 溫度計立刻感知到這個變化，把新的溫度信號報告給控制器。

   • 控制器再次比較新溫度和目標值，計算新的偏差，做出新的決策，調整閥門開度。

   • 這個過程每秒都在發生很多次，形成一個“感知-比較-決策-執行-再感知”的閉環循環。就像管家時刻盯著溫度計，根據讀數微調水龍頭，讓溫度穩穩地停在設定的目標值上。

關鍵幫手：

• 強力攪拌器： 就像用勺子攪湯，讓整個反應釜里的溫度保持一致，避免局部過冷或過熱，確保溫度計測到的是真實平均溫度。

• 安全排氣： 液氮變成的大量氮?dú)獗仨毎踩抛?，防止釜?nèi)壓力過高。

• 安全保護： 系統還有“保險絲”，比如溫度過高、壓力太大、攪拌停了或者液氮罐快空了，會自動報警或關閉液氮閥，保證安全。

總結：

液氮反應釜的自動控溫供液，就像一個配備了超靈敏溫度計、聰明大腦（控制器）和可控水龍頭（電磁閥）的智能管家。它通過持續監測溫度、與目標對比、智能計算需要的冷量、精確控制液氮流量（開關或比例調節），并不斷循環這個過程，終把反應溫度牢牢地穩定在你設定的目標值上。強力攪拌和安全措施是這個系統可靠、均勻、安全運行的關鍵幫手。

---
